Nano Series Limit Switch Datasheet

Features

  • 15mm 스트로크 길이를 가지고 있는 소형 리니어 액추에이터=
  • DC 모터, 기어박스, 리드스크류, 내장 리미트스위치 등이 통합된 컴팩트한 사이즈
  • 정전압을 주면 확장하고 역전압을 주면 후퇴
  • 간단한 제어와 설치로 바로 동작 가능(통신제어 불필요)
  • 리드스크류 사양에 따라 정격부하 7N, 12N제품으로 나뉨
  • 별도 적용 Micro Switch를 이용하여 스트로크 조절 가능

Specification

Model12D-7S-1512D-12S-15
Stroke15mm (± 1mm)
Limit SwitchYes (Built-in)
Repeatability±0.5mm
Rated Load7N (0.71 kgf / 1.57 lbf)12N (1.22 kgf / 2.69 lbf)
Max Applicable Load14N (1.42 kgf / 3.14 lbf)24N (2.44 kgf / 5.38 lbf)
Recommended Duty Cycle20%
Rated Voltage / Input Voltage12VDC / 7 ~ 13VDC
Motor TypeBrushed Cored DC Motor
Max Speed (at No Load)30mm/s11.25mm/s
Current Consumption0mA(Idle), 20mA(No Load), 40mA(Rated), 200mA(Stall)
Operating Temperatures-10 ℃ ~ 60 ℃
Ingress ProtectionIP-54
Gear Ratio, Lead Screw30:1 / Triple-start screw30:1 / Single-start screw
Mechanical Self-LockN/AAvailable
Dimension / Weight32.0(L) * 21.5(W) * 12.0(H) mm / 17g
Mechanical Backlash0.4mm
CableFlexible PCB 5P
Connector1.00mm Pitch FPCB Connector

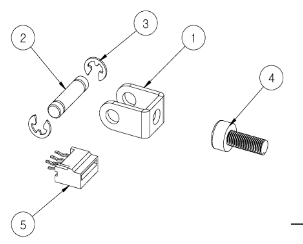

Standard Accessoryswitch_voltagevsstallforce_12v1. 2 x U-Type Bracket

2. 2 x D3x8.6 Hinge Pin
3. 4 x ID1.5xOD4xT0.4 Snap Ring-E

4. 2 x M3x8 Screw

5. 1 x FPCB Connector

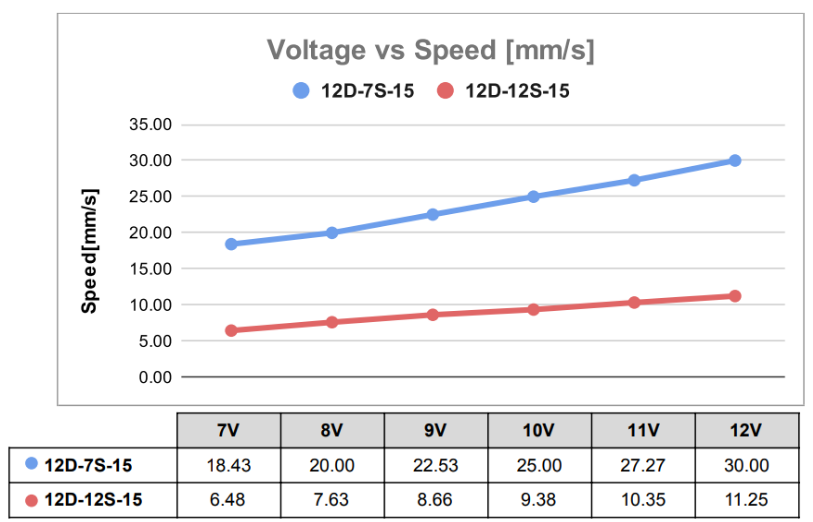

Figure 1. Voltage/Speed[mm/s]

switch_voltagevsstallforce_12v

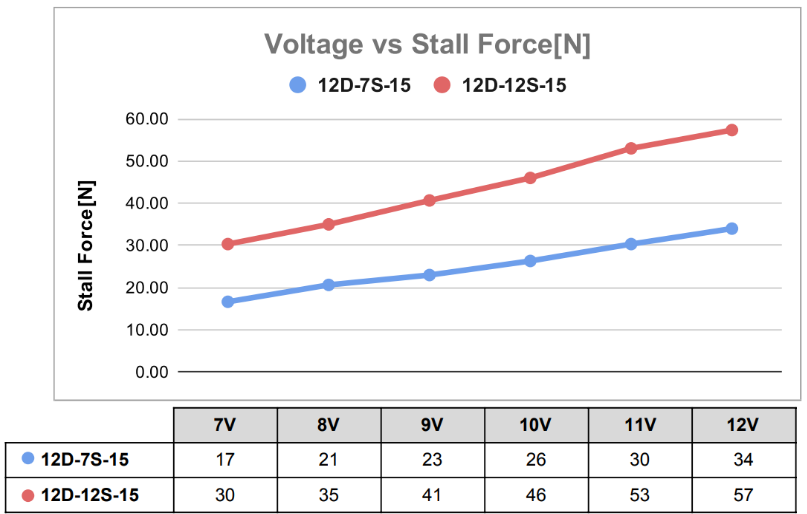

Figure 2. Voltage / Stall Force[N]

switch_voltagevsstallforce_12v

Stall Force는 참고용으로, 제품의 파손을 방지하기 위해 실제 application에서의 사용시에는 정격부하에 맞추어 사용하여 주십시오

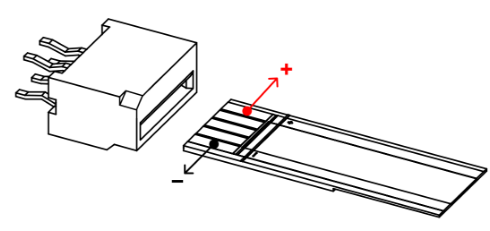

Figure 3. Basic connection

switch_voltagevsstallforce_12v

FPCB와 커넥터는 좌측 이미지와 같이 방향에 맞춰 결합하십시오 오결합 시 액추에이터가 동작하지 않습니다

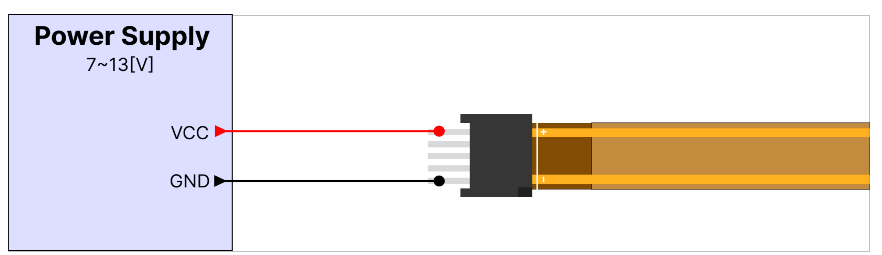

  • 정회전 연결switch_voltagevsstallforce_12v

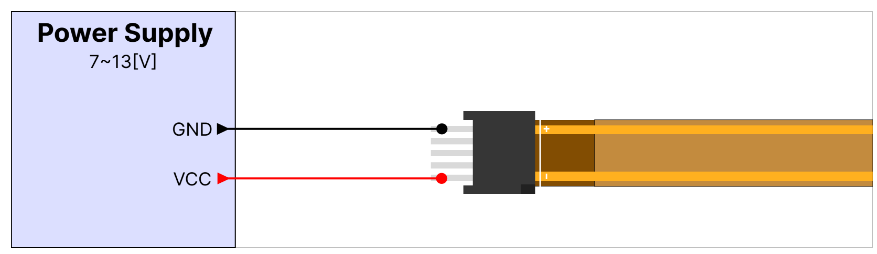

  • 역회전 연결switch_voltagevsstallforce_12v
    • 기본 구성에 포함되어 있는 FPCB 커넥터를 이용하여 위 결선도와 같이 연결하십시오.
    • 액추에이터 PCB에 정/역전압을 인가하여 방향 제어를 합니다.
    • DPDT 스위치(별매)를 이용하면 동작 방향 전환이 용이 해집니다.
    • 전압 인가 범위는 7V ~ 13VDC 이나, 정격은 12V이므로 12V 이하의 전압에서는 힘이 약해지고 속도도 느려지게 됩니다.
      13V 이상의 전압 인가 시 모터가 소손될 수 있으므로 반드시 정격 12V 이하의 전압을 인가 바랍니다.

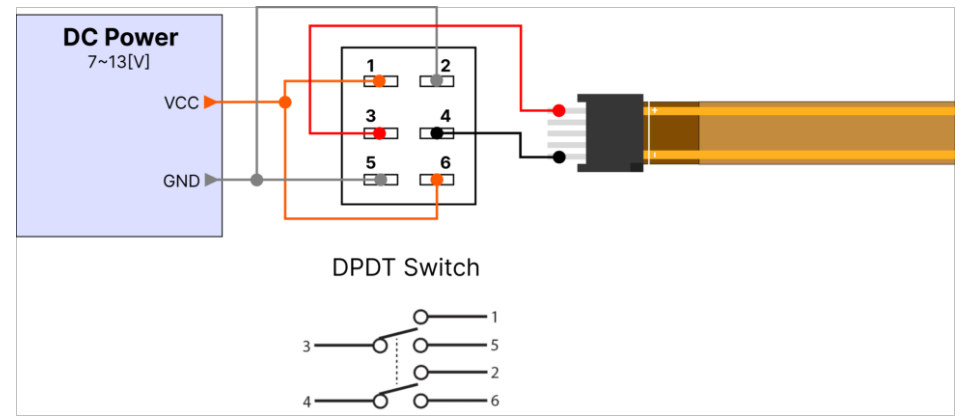

Figure 3.1 DPDT Switch Connection (DPDT Switch sold separately)

switch_voltagevsstallforce_12v

  • DPDT 스위치(별매)는 SPDT 스위치 2개가 내장되어 동일한 동작을 수행합니다.
  • 위 결선도에 따른 스위치 동작은 아래표와 같습니다.
  • 오배선이 되어 단락이 나지 않도록 배선에 주의하시기 바랍니다. (DPDT스위치 핀간 상호 접촉이 되면 안됩니다)switch_voltagevsstallforce_12v

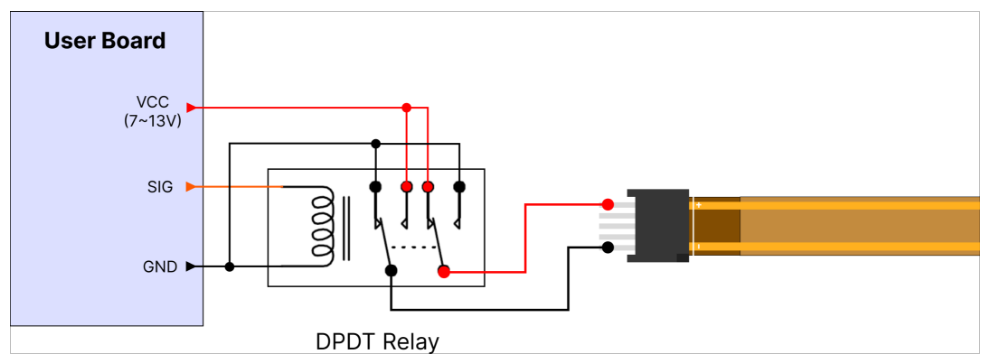

Figure 3.2 DPDT Relay Connection

switch_voltagevsstallforce_12v

  • 물리적인 스위치가 아닌 전기적으로 정/역방향을 제어할 때 사용합니다.
  • 액추에이터 전원 외에 Relay를 제어하기 위한 신호 전압이 필요합니다. (Relay 사양에 따름)
  • 위 결선도에 따른 스위칭 동작은 아래와 같습니다.
  • 오배선이 되어 단락이 나지 않도록 배선에 주의하시기 바랍니다.
  • (DPDT스위치 핀간 상호 접촉이 되면 안됩니다)

SIG

RED(+)

BLACK(-)

Operation

L

VCC

GND

CW

H

GND

VCC

CCW

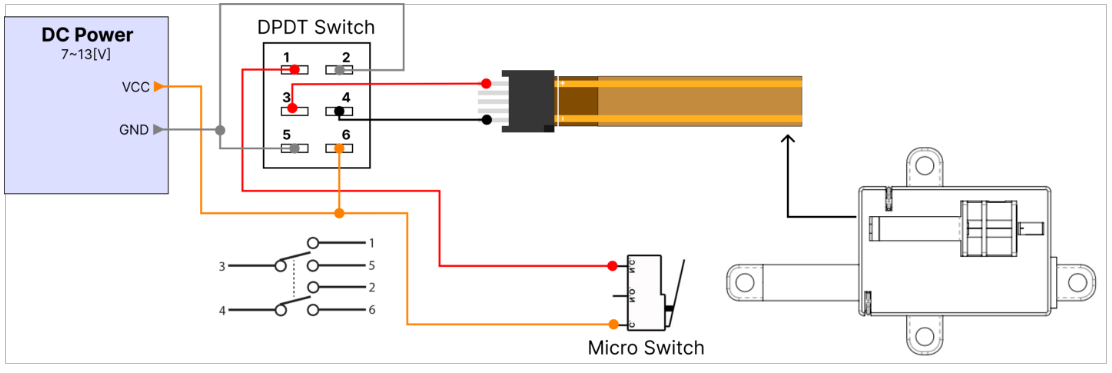

Figure 3.3 Micro Limit Switch Connection

switch_voltagevsstallforce_12v

  • 표준 15mm 스트로크가 아닌, 더 짧은 스트로크 구현을 위해서는 외부에 추가로 Micro Limit Switch를 설치 한 후, 위 DPDT스위치 결선도에 맞게 추가 결선하시어 사용하세요.
  • 액츄에이터의 Rod가 외부에 추가장착한 Micro Switch를 누르게 되면 동작이 멈추게 됩니다.
  • 오배선이 되어 단락이 나지 않도록 배선에 주의하시기 바랍니다. (DPDT스위치 핀간 상호 접촉이 되면 안됩니다)

DPDT Switch

Micro Switch

N.O

N.C

RED(3)

BLACK(4)

Operation

OPEN (Not pressed)

X

COM

VCC

GND

CW

CLOSE (Pressed)

COM

X

X

GND

STOP

OPEN (Not pressed)

X

COM

GND

VCC

CCW

Figure 4. How to use Accessory

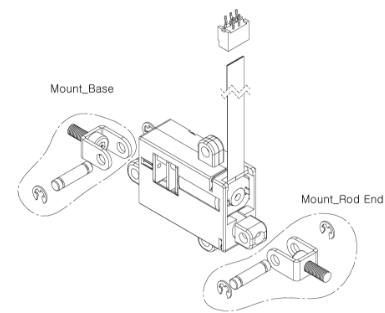

  • 악세사리 조립 전switch_voltagevsstallforce_12v

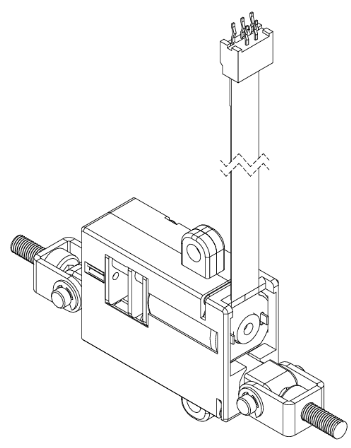

  • 악세사리 조립 후switch_voltagevsstallforce_12v
