IR-MB04 Assemble

메탈 브라켓(IR-MB04) - 26mm, 27mm Stroke 수직장착용

서보모터의 힌지를 이용한 설치가 아닌, 수직 고정장착을 할 때 사용할 수 있는 메탈 브라켓입니다.

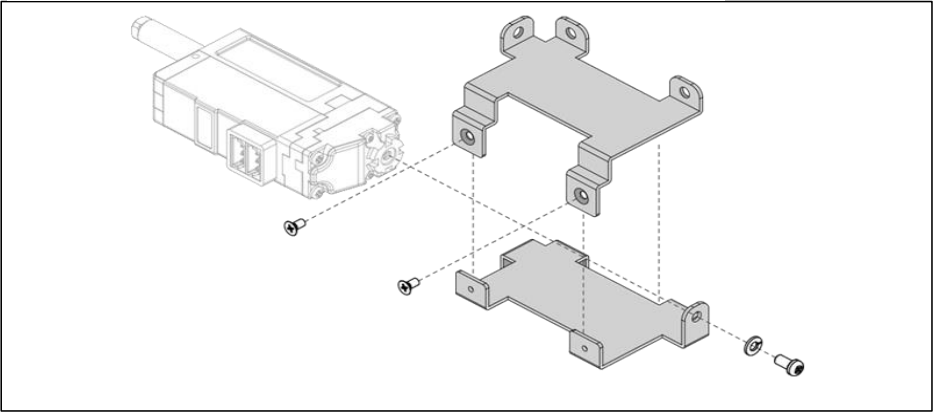

1. 메탈브라켓을 아래 그림의 오른쪽과 같이 좌, 우 부분을 구분합니다. 이때, 아래 그림과 같이 모터의 방향에 주의하여 마운팅을 하시기 바랍니다.

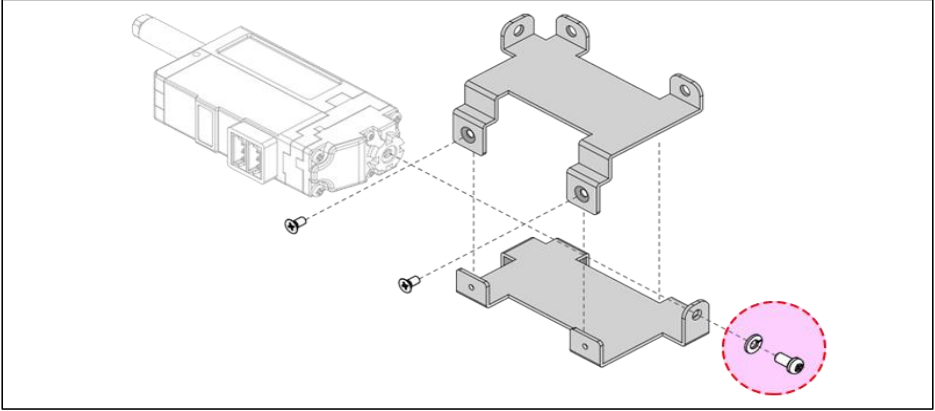

2. 아래 그림에서 적색 원으로 표시된 M2.5 L5 스크류 체결시에는 반드시 동봉된 Spring washer를 함께 조립하여 주십시오. 와셔 미체결시 제품 파손의 원인이 될 수도 있습니다. 메탈브라켓의 상, 하는 2개의 M2 L4스크류를 사용하여 체결합니다
3. 완성된 메탈브라켓의 장착 방법

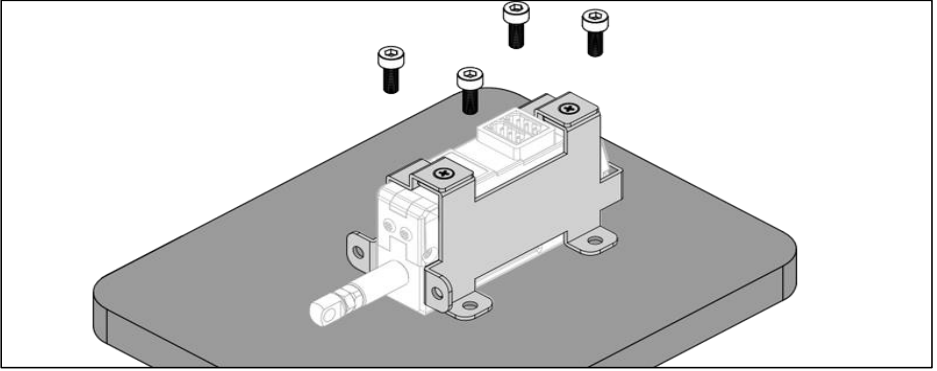

   1. 제품의 바닥면 고정 방법

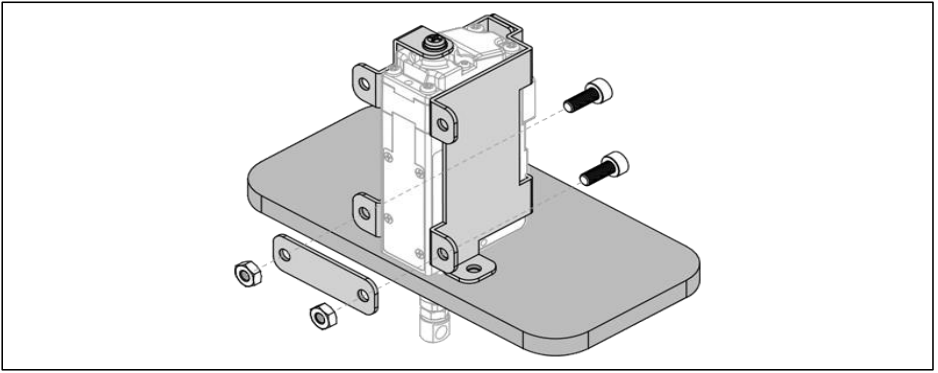

   2. 제품의 정면 고정 방법
4. IR-MB04 장착시 주의 사항

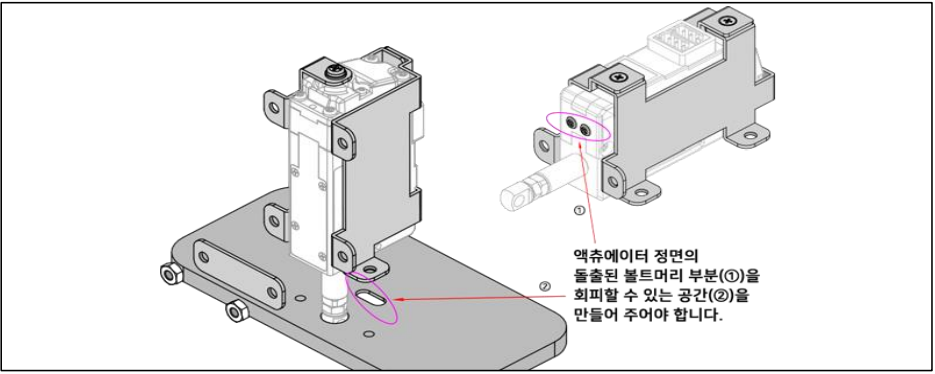

   • 아래 그림내 설명과 같이 제품 정면으로 장착시에는 제품정면에 돌출된 볼트머리를 회피할 수 있도록 상대물에 공간이 있어야 합니다.
