D7 / D12 / L12 Series Average Lifecycle
mightyZAP 내구수명 가이드라인

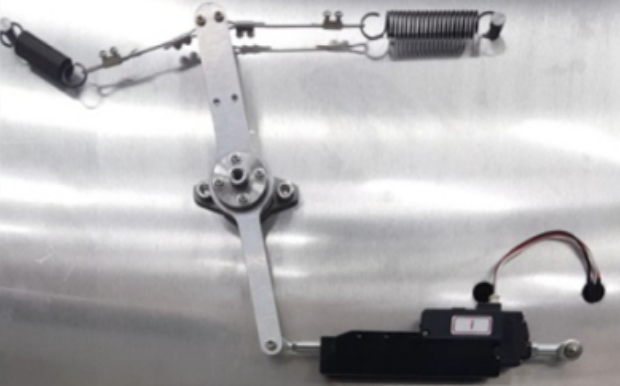

테스트 조건
- Full Stroke / 50% Duty Cycle / Pull spring Load (정격 full부하 조건)
Test Condition
Full Stroke / 50% Duty Rate / Pull spring LoaD (Rated full load)
하기 수명 조건은 평균 수치이며, 개런티의 개념이 아닌 참고용 수치 입니다.
수명 연장 조건
- 길이를 줄이는 만큼 정비례로 수명 연장
예) 10mm stroke만 사용하면, 2.7배 수명 연장 - Duty Cycle 줄이기 : 매 10%의 duty cycle이 줄어들 때, 10% 수명 연장
예) 30%의 duty cycle이 줄면, 30% 수명 연장 - 부하 줄이기 : 10% 부하가 줄어들면, 5% 수명 연장
예) 1kg로 부하가 줄면, 25% 수명 연장
27mm Stroke Series
| Test condition | 12N | 17~20N | 30~40N | 50~60N | 80~10N |
|---|---|---|---|---|---|
| Model | L12-12XX-3 | L12-20XX-3 | L12-40XX-3 | L12-64XX-3 | L12-100XX-3 |
| Test Load | 1.2kg | 2kg | 4kg | 6.4kg | 10kg |
| Duty Cycle | 50% | 50% | 50% | 50% | 50% |
| 1 cycle stroke(mm) | 54 | 54 | 54 | 54 | 54 |
| Average Lifecycle | 1,500,000 | 1,300,000 | 650,000 | 351,000 | 195,000 |
40mm Stroke Series
| Test condition | 17N | 30N | 50N | 80N |
|---|---|---|---|---|
| Model | L12-20XX-4 | L12-30XX-4 | L12-50XX-4 | L12-80XX-3 |
| Test Load | 1.7kg | 3.1kg | 5kg | 7.8kg |
| Duty Cycle | 50% | 50% | 50% | 50% |
| 1 cycle stroke(mm) | 80 | 80 | 80 | 80 |
| Average Lifecycle | 856,000 | 428,000 | 231,000 | 128,000 |
53mm Stroke Series
| Test condition | 17N | 30N | 50N | 80N |
|---|---|---|---|---|
| Model | L12-20XX-6 | L12-30XX-6 | L12-50XX-6 | L12-80XX-6 |
| Test Load | 1.7kg | 3.1kg | 5kg | 7.8kg |
| Duty Cycle | 50% | 50% | 50% | 50% |
| 1 cycle stroke(mm) | 80 | 80 | 80 | 80 |
| Average Lifecycle | 627,000 | 313,000 | 169,000 | 94,000 |
90mm Stroke Series
| Test condition | 17N | 30N |
|---|---|---|
| Model | L12-20XX-10 | L12-30XX-10 |
| Test Load | 1.7kg | 3.1kg |
| Duty Cycle | 50% | 50% |
| 1 cycle stroke(mm) | 80 | 80 |
| Average Lifecycle | 366,000 | 183,000 |
중요 공지
- 명시된 수명 자료는 수명보증의 근거로 사용될 수 없습니다. 사용 및 설치 환경에 따라 수명은 달라질 수 있음을 양 해하여 주시기 바랍니다.
- 당사 제품은 접촉식 위치인식 센서(포텐시오센서)를 사용하기 때문에, 사용 횟수에 따른 센서의 수명이 있습니다. 당사의 테스트에 따르면 최저 1백만회부터 2백만회 이상까지 편차가 있으니, 참고하시기 바랍니다.
- 모터가동율 조정 : 만약 구매한 서보모터의 힘과 속도가 해당 어플리케이션에서 충분하다면, 모터의 가동률을 줄 임으로써 수명을 연장 시킬 수 있습니다. 마이티잽 매니저 소프트웨어를 통해 Motor Operating Rate 파라메터를 하향 조정하면 Stall force 힘과 속도가 함께 줄어듭니다. (Stall force가 하향되어도 정격포스는 변하지 않습니다)
